全球首艘半潜式海上风电重吊船!3000吨级“Alfa Lift”号介绍

“Alfa Lift”号由挪威OHT公司(Offshore Heavy Transport)、挪威Ulstein设计与解决方案有限公司、德国建筑机械公司利勃海尔(Liebherr)和认证机构DNV GL共同设计开发,由中国招商重工(江苏)有限公司(下称招商重工)建造。这是挪威OHT公司(Offshore Heavy Transport)首艘专门为海上风电市场建造的船只,预计于今年推向市场。

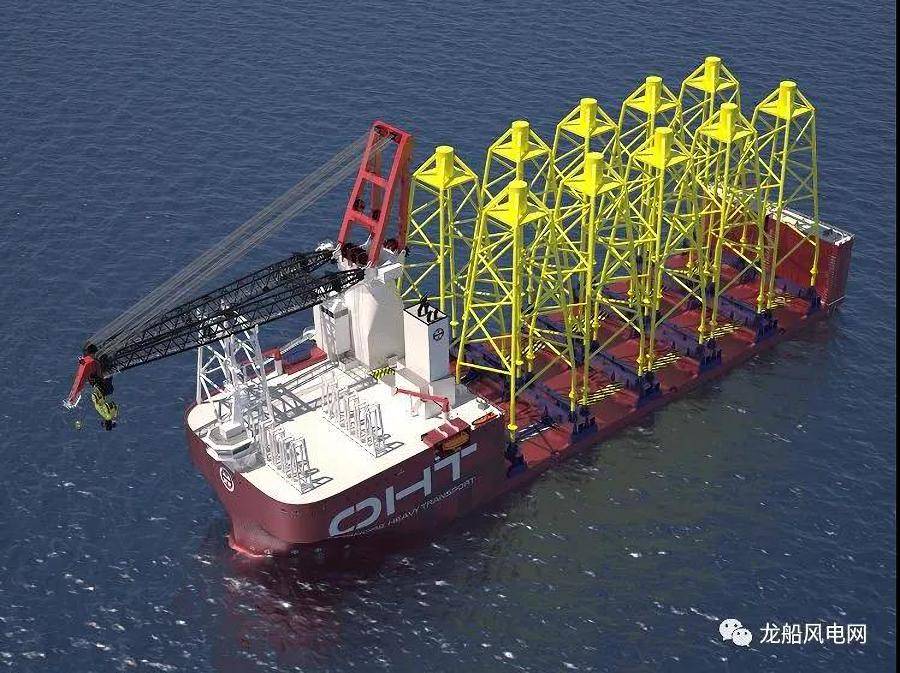

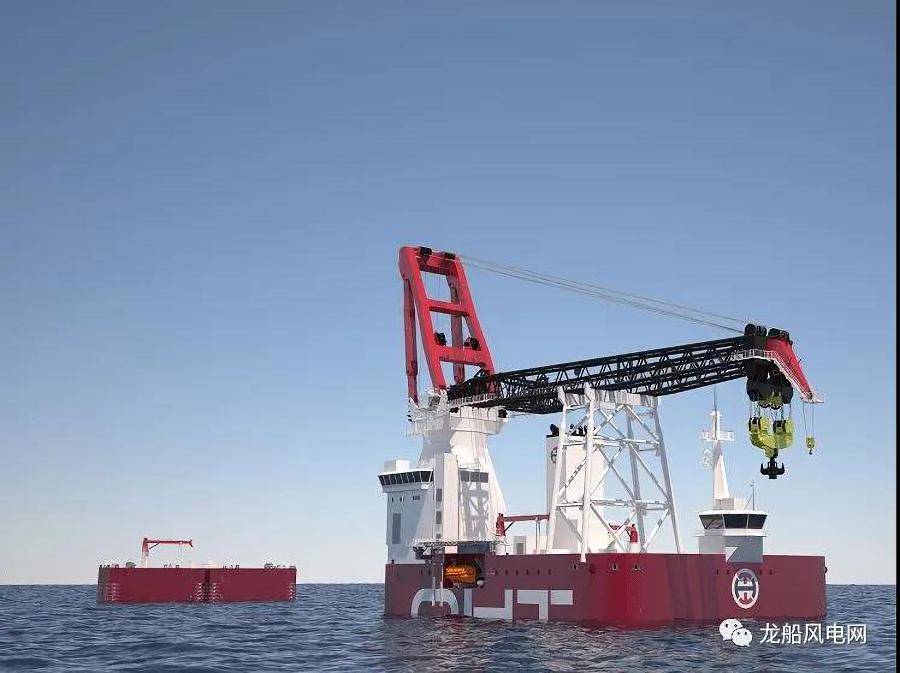

“Alfa Lift”号是具有半潜式重型运输能力的重型起重机安装船,船长216米,可装载甲板长度148米,主甲板可装载面积8310平方米,舱口前甲板可装载面积2470平方米,总载重达4.8万吨。配备一台3000吨的主起重机,能够运输和安装高达10个1500吨的超大型导管架基座或11个2000吨的XXL型的基础,一个超过1万平方米的智能甲板,拥有动态定位系统DP2,可容纳100人。

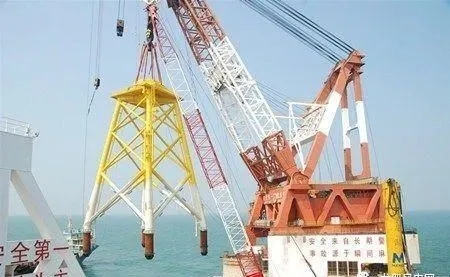

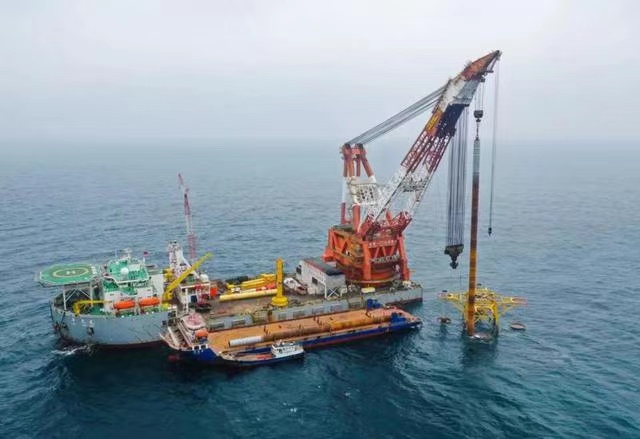

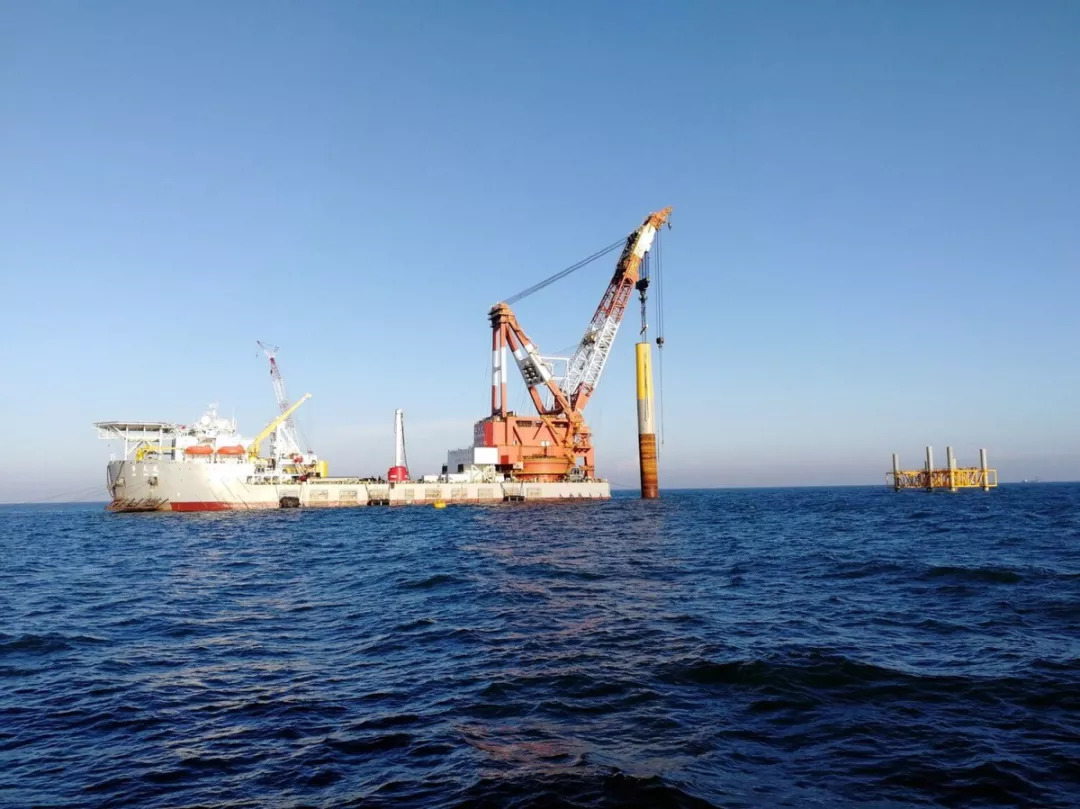

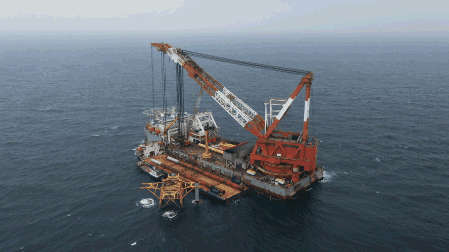

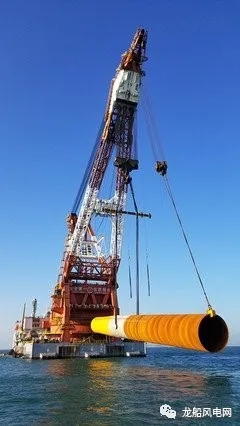

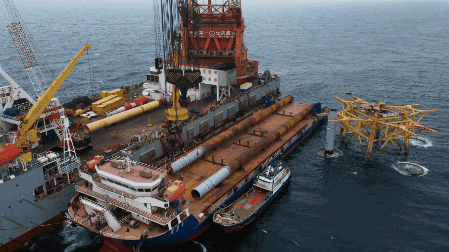

“华天龙”号起重机臂架采用了高强度钢板WNQ690焊接的桁架结构,其抗拉强度为690Mpa,屈服强度为590Mpa。该高强钢板由武汉钢厂生产。旋转支承采用双层圆筒体支承,下支承和船体焊接。上面加旋转滚轮、滚道,双层圆筒体的直径约为28米。



“华天龙”号起重机的回转支承为多排滚轮式,设有四条轨道,整机共有552只直径为500毫米的滚轮,用耐压橡胶块和精确加工使其均压。



“华天龙”号主要机构的绞车采用全封闭的减速箱,无开式齿轮。卷筒采用篱笆式多层缠绕,最多层数为9层。全封闭的减速箱的优点是润滑好,无污染,大大提高了齿轮的使用寿命。篱笆式卷筒的优点是钢丝绳排列整齐。



“华天龙”号主钩机构采用4台850kw电机,副钩采用4台850kw电机,变幅采用2台850kw电机。在尾部固定吊载4000吨时,前端设有顶升支架,以减少回转滚轮的压力。



“华天龙”号回转驱动机构,采用了由交流变频电机通过行星减速箱驱动销轮和销针进行传动的方式。采用了8台400kw电机。4000吨的主吊钩是4爪单钩,主钩的立轴和钩体是分体的,滚子推力轴承位于钩体的下部。由上海重型机器厂锻制。设有可以固定主钩和副钩的固定装置,以防止钩头在海上作业时地晃动。


“华天龙”号设有可供300人的居住区和直升机起降平台。有1500Kw全回转舵桨两套,转向灵活。锚铰车用全封闭齿轮箱驱动无开式齿轮,可容Ф76毫米钢绳2200米。全机用变频电气驱动,有足够大的备用功率可供超载10%作业。
